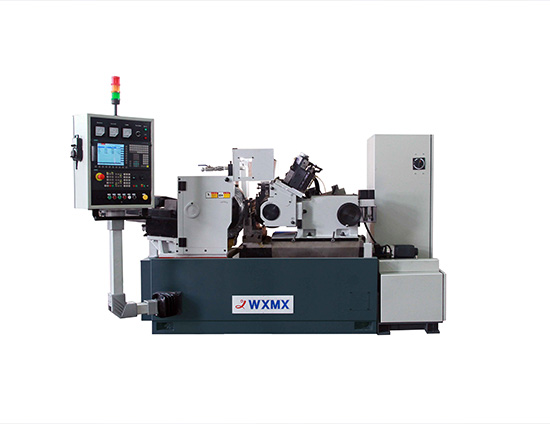

WM-50

一、 机床主要特点：

1. 机床采用砂轮架固定、导轮架移动布局；

2. 机床砂轮主轴采用悬臂支承、滚动轴承结构，导轮主轴采用双支承、滚动轴承结构；

3. 导轮架进给导轨采用直线滚动导轨，由伺服电机经滚珠丝杠驱动；

4. 砂轮修整器采用金刚滚轮修整，滚轮回转由伺服电机驱动；

5. 砂轮修整器进给和往复运动均采用伺服电机驱动滚珠丝杠结构，进给导轨和往复导轨均为直线滚动导轨；

6. 导轮修整器往复采用减速电机驱动滚珠丝杠结构，无极调速；

7. 导轮回转采用主轴电机驱动；

8. 冷却系统采用磁滚纸带过滤冷却箱；

9. 机床控制系统采用西门子伺服系统。

二、 主要用途和适用范围

本机床主要用于对各种圈类、轴类零件的圆柱面进行贯穿磨，对各种阶梯、锥形和圆柱形回转面进行半自动或自动切入磨削。机床适宜小批和成批生产。

三、主要规格参数：

磨削工件范围：                                                           Φ5～Φ50 mm

磨削长度

贯穿磨                                                                        200mm

切入磨                                                                        190 mm

磨削轮规格                                                                  600×200×305 mm

导轮规格                                                                     350×200×203 mm

磨削轮转速                                                                  1100r/min

导轮转速                                                                     10～200r/min

导轮回转角                        垂直面内                             -2°～+4°

水平面内                                                                     -1°～+2°

进给最小值                                                                 0.001 mm

砂轮中心连线至托架底面距离                                       200 mm

砂轮中心连线至地面距离                                             1050 mm

砂轮修整器最小进给量                                                 0.001 mm

冷却液流量                                                                100 L/min

砂轮电机功率                                                             18.5KW

导轮电机功率                                                             3.7 KW

机床总功率                                                                约25 KW

机床引接电源                                                             3N-380V/50 Hz

机床外形尺寸                                                             3300×2300×1650 mm

机床净重                                                                   5000 Kg

三、 磨削精度：

圆度                                                              0.0005mm

圆柱度                                                           0.001mm

粗糙度                                                           Ra0.1µm
